Photovoltaikanlage Dillhage

Technische Daten:

Modulleistung: 7,4 kWp
Erwarteter Ertrag nach PVGIS10: 870 kW/kWp
Dachneigung: 37 Grad
Ausrichtung: Süd +6 Grad
In Betrieb seit: 19.10.2009
Ausführung: B&W Energy , Heiden

Verwendete Teile:

40 Galaxy Energy GE185m monokristaline Solarmodule
2 Wechselrichter SMA SB 3300 TL-HC
Altec Montagesystem bestehend aus:
1. Pfannenziegeldachhaken, Höhe 150mm
2. Montageprofile 40x40mm Standard
Sun-Watch Datenlogger für SMA-Wechselrichter

Verschaltung der Module:

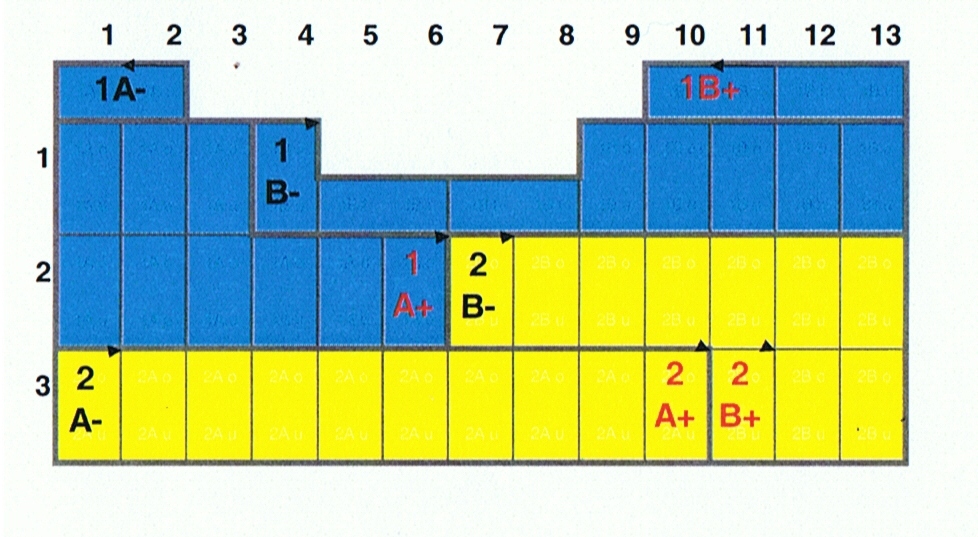

Modulaufteilung:


Wechselrichter 1 String 1A- bis 1A+: 10 Module String 1B- bis 1B+: 10 Module	Wechselrichter 2 String 2A- bis 2A+: 10 Module String 2B- bis 2B+: 10 Module

Verschattung:

Die Anlage befindet sich in ein Wohngebiet, wo sie im Winter vom Nachbarbebäude teils verschattet wird.
Mit dem Programm GoogleSketchUp lässt sich die Verschattung sehr gut demonstrieren.

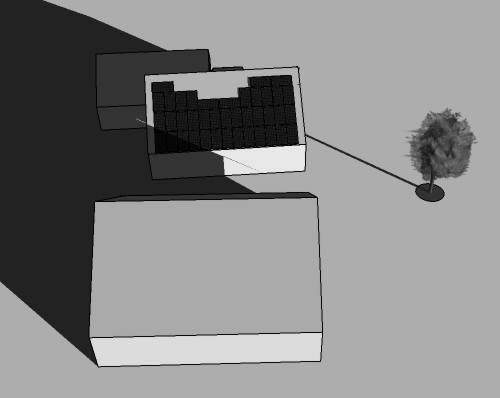

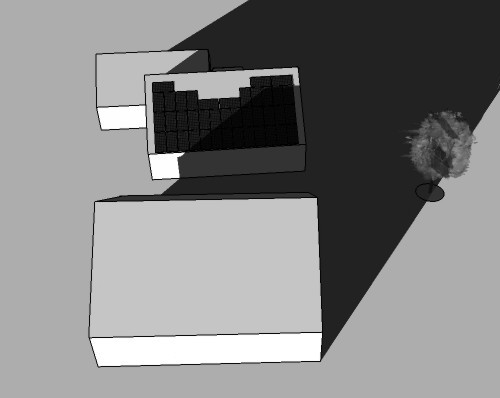

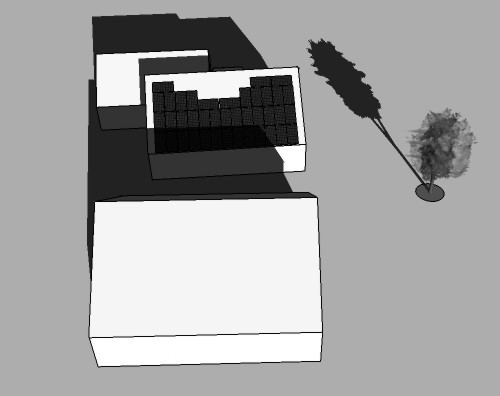

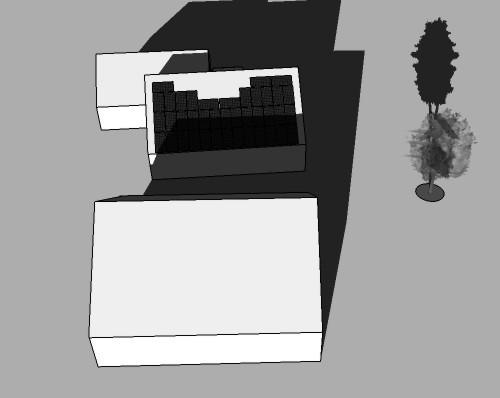

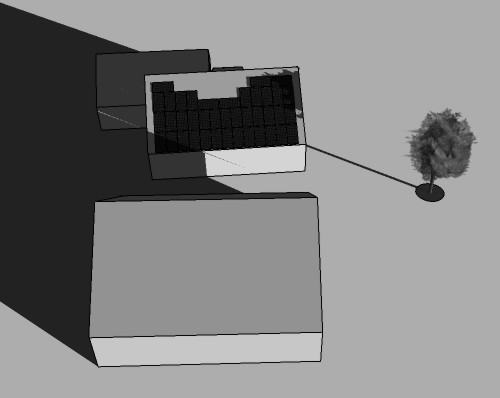

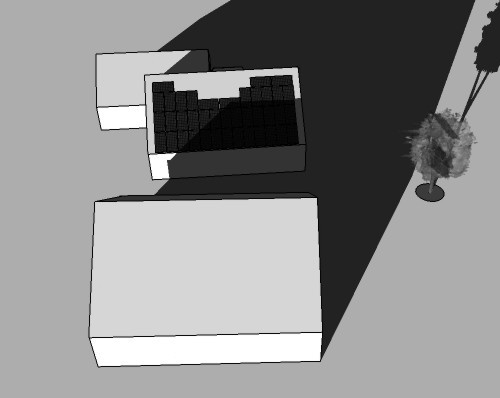

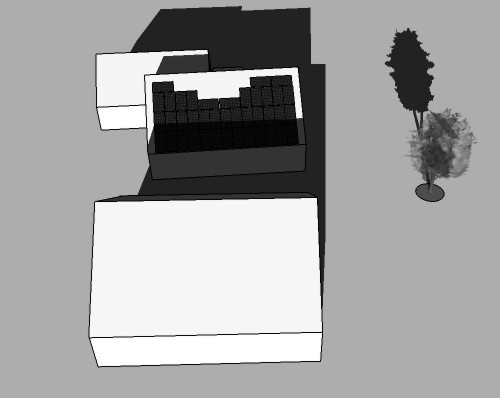

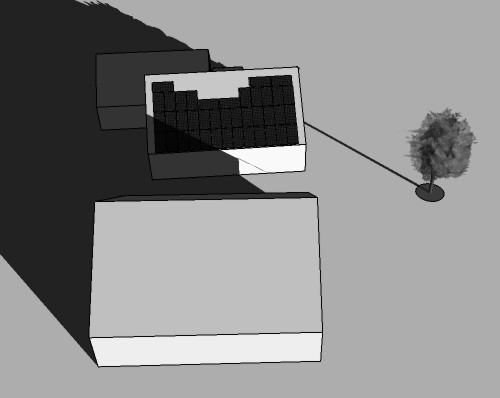

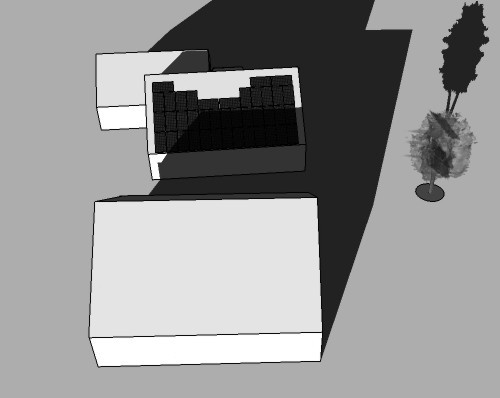

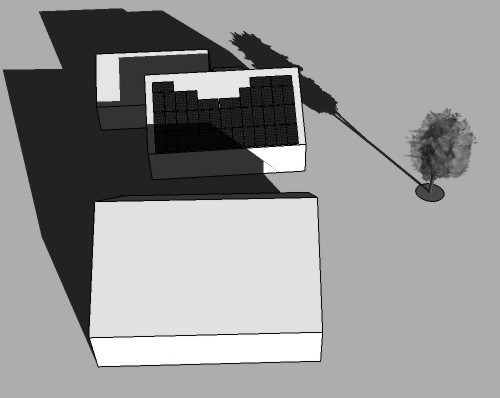

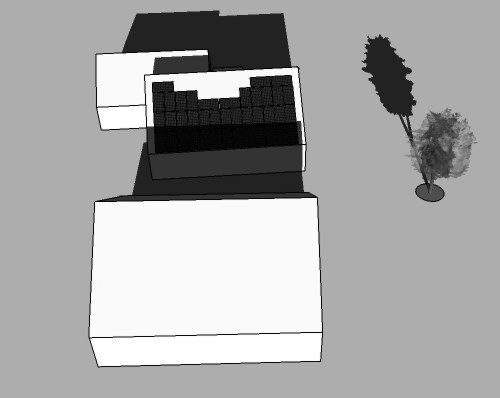

Auf den unteren Bildern ist die Schattenbildung vom 21.Dezember ab 9:00 Uhr bis 16:00 Uhr im 30 Minutentakt abgebildet.


9:oo	9:30	10:oo	10:30	11:oo

11:30	12:30	12:oo	13:00	13:3o

14:oo	14:30	15:oo	15:30	16:oo
